Plant Thickness Monitoring Platform
DS INSPECTION의 Plant Thickness Monitoring Platform은 3D Thickness Mapping 기반의 디지털 설비 관리 시스템으로, 발전설비 Furnace Tube 및 플랜트 주요 설비의 두께 분포와 감육 상태를 시각적으로 분석하여 데이터 기반의 설비 건전성 관리 체계를 제공합니다. 특히 장기 운전 설비의 두께 변화 이력과 Trend 분석을 통해 효율적인 유지관리 및 예방정비 체계 구축이 가능하도록 지원합니다.
주요 기능

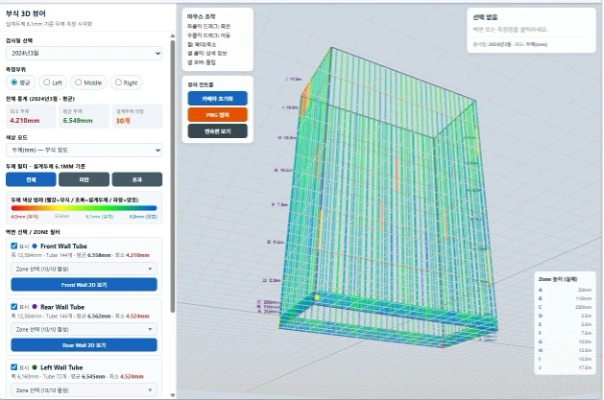

① 3D Thickness Monitoring Viewer
발전설비 Furnace Tube 및 플랜트 설비의 두께 측정 데이터를 3차원 모델로 구현하여 설비 전체의 두께 분포와 감육 상태를 직관적으로 확인할 수 있습니다.
주요 기능
• Furnace 전체 3D 시각화
• 두께 분포 색상 표시
• 감육 구간 시각적 식별
• 설계두께 기준 관리
• Zone별 건전성 확인
• 설비 전체 상태 모니터링

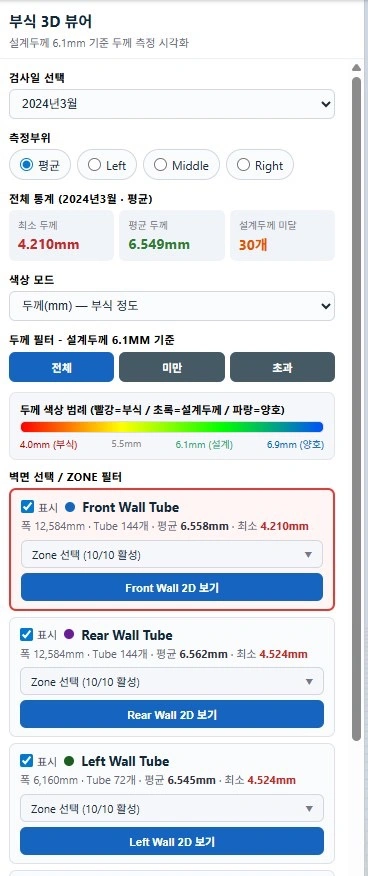

② Digital Inspection Control System
검사 데이터를 검사일별, 측정부위별 및 Zone별로 관리할 수 있으며 다양한 조건에 따라 설비 상태를 분석할 수 있습니다.
주요 기능
• 검사일별 데이터 관리
• Left / Middle / Right 측정부위 분석
• 최소·평균·최대 두께 통계 제공
• 설계두께 미달 자동 식별
• 색상모드 선택
• 두께 필터 기능
• 벽면별(Front / Rear / Left / Right) 분석
• Zone별 선택 및 관리

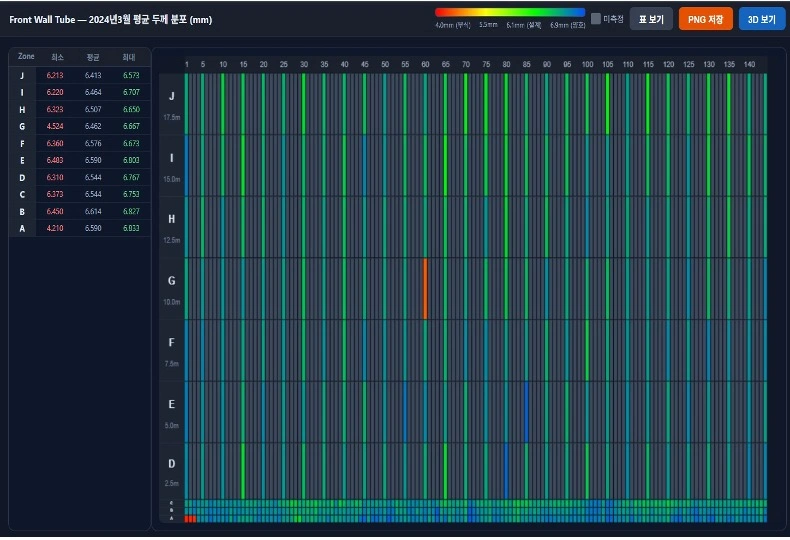

③ 2D Thickness Mapping
3D 화면과 연계하여 Furnace Tube 전체를 평면도로 전환하여 확인할 수 있으며 두께 분포 및 감육 위치를 보다 상세하게 분석할 수 있습니다.
주요 기능
• Tube별 두께 분포 확인
• Zone별 건전성 분석
• 감육 위치 시각화
• 이상부위 집중 분석
• 설비 상태 Trend 관리

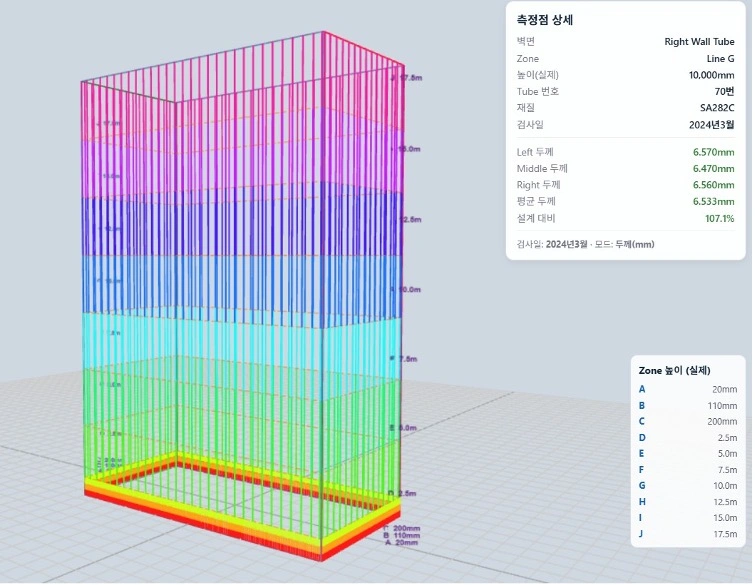

④ Tube Cell Analysis Viewer
각 Furnace Tube를 개별 Cell 단위로 시각화하여 측정 위치별 상세 데이터를 확인할 수 있는 기능입니다.
주요 기능
• Tube별 개별 상태 확인
• 측정 위치별 상세 정보 조회
• 재질(Material) 정보 확인
• 측정값(L/M/R) 확인
• 평균 두께 자동 계산
• 설계두께 대비 건전성 평가
• Zone별 위치 정보 제공
